راهنمای جامع انتخاب شیرآلات تاسیسات آبی (بخش دوم)

در این بخش از راهنمای جامع انتخاب شیرآلات تاسیسات آبی، به بررسی انواع شیرهای مورد استفاده در فیلترها و ایستگاه‌های پمپاژ می‌پردازیم. انتخاب صحیح شیرآلات تاسیسات آبی، تاثیر مستقیم بر عملکرد سیستم، ایمنی و عمر مفید تجهیزات دارد. با رعایت معیارهای انتخاب شیر می‌توانید راندمان تصفیه آب و ایستگاه پمپاژ را بهبود بخشید.

انواع شیرهای مورد استفاده در فیلترها

در فیلترهای تاسیسات آبی، رایج‌ترین مدل، فیلتر چهار شیری است که ساده‌ترین پیکربندی را دارد. معمولاً چهار نوع شیر (valve) از جمله شیر ورودی، شیر تخلیه، شیر شستشو و شیر آب تمیز وجود دارد. البته، گاهی از فیلترهای پنج، شش یا حتی هفت شیری هم استفاده می‌شود که شامل شیر پنوماتیکی، شیر آب با فیلتر اولیه و شیر ورودی هستند.

انتخاب شیرها بر اساس ساختار

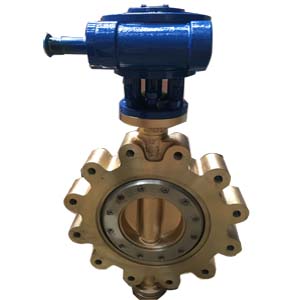

برای شیر شستشو و شیر آب تمیز، معمولاً شیر پروانه‌ای بر اساس ساختار انتخاب می‌شود. این شیرهای پروانه‌ای روی لوله‌های گالری نصب می‌شوند. شیر آب تمیز مرتباً نیاز به تنظیم دارد و شیر شستشو باید جریان سیال را کنترل کند. برای شیر ورودی و شیر تخلیه، معمولاً شیر دروازه‌ای گزینه مناسبی است.

ابعاد شیرها در فیلترها

قطر شیر شستشو بزرگ‌تر از قطر شیر آب تمیز است. به طور معمول، قطر شیر شستشو بین DN600 تا DN800 و قطر شیر آب تمیز بین DN400 تا DN600 قرار دارد.

روش‌های کنترلی شیرها

چهار نوع اصلی شیر در فیلترها معمولاً به روش الکتریکی یا پنوماتیکی کنترل می‌‌شوند. اما برای شیر آب تمیز، توصیه می‌شود از کنترل هوشمند و قابل تنظیم استفاده شود تا با الزامات سیستم فیلتر هم‌خوانی داشته باشد.

شیرهای مورد استفاده برای ایستگاه‌های پمپاژ

در ایستگاه پمپاژ، راهنمای جامع انتخاب شیرآلات تاسیسات آبی نشان می‌دهد که نوع و روش کنترل شیر نقش عمده‌ای در کیفیت عملکرد دارد.

انواع شیرهای ایستگاه پمپاژ

در اتاق پمپ، چهار نوع شیر وجود دارد: شیر ورودی، شیر خروجی، شیر سرویس و شیر یک‌طرفه روی واحد پمپ.

کاربرد شیرهای پروانه‌ای در ایستگاه پمپاژ

سه نوع اول معمولاً از شیر پروانه‌ای استفاده می‌کنند. تفاوت اصلی، در نحوه کنترل است. شیر ورودی و شیر سرویس نیاز به شیر دستی دارند، زیرا همیشه یکی باز و دیگری در حالت بسته است. شیر خروجی هر بار با روشن و خاموش شدن پمپ، باید باز و بسته شود. زمانی که نیاز به تنظیم سیال باشد، از کنترل هوشمند برای شیر خروجی استفاده می‌شود.

شیرهای یک‌طرفه در ایستگاه پمپاژ

برای جلوگیری از جریان معکوس و چکش آب باید از شیر یک‌طرفه مناسب بهره برد. بهترین گزینه، شیر یک‌طرفه بی‌صدا یا شیر یک‌طرفه با بسته شدن آهسته و مقاومت کم است. همچنین، گاهی اوقات از شیرهای چندمنظوره برای تخلیه مایع و معکوس کردن جریان استفاده می‌شود.

تهیه شده توسط واحد تولید محتوا وگ ایران(بی همتا)

منبع: Valve – Wikipedia
