انواع شیرآلات صنعتی نفت و گاز + بهترین تولید کننده

انواع شیرآلات صنعتی نفت و گاز

صنایع نفت و گاز به‌ عنوان یکی از حیاتی‌ ترین بخش‌ های اقتصادی جهان نیازمند استفاده از تجهیزات با کیفیت و مقاوم هستند. شیرآلات صنعتی در این صنایع نقش بسیار مهمی در کنترل جریان سیالات، ایمنی و بهینه‌ سازی فرآیند های عملیاتی دارند. انتخاب درست شیرآلات صنعتی نه تنها به افزایش کارایی خطوط لوله و تجهیزات پالایشگاهی کمک میکند بلکه از بروز حوادث ناگوار جلوگیری می‌ نماید. در ادامه با انواع شیرآلات صنعتی مورد استفاده در صنایع نفت و گاز و نکات مهم در انتخاب آن‌ ها آشنا می‌ شویم.

انواع شیرآلات صنعتی نفت و گاز

  • شیر توپی
  • شیر فلکه کشویی
  • شیر پروانه‌ ای
  • شیر فلکه یکطرفه
  • شیر فلکه سوزنی
  • شیر فشار شکن

صنایع نفت و گاز به دلیل شرایط سخت عملیاتی مانند فشار بالا، دما های بسیار بالا یا پایین و سیالات خورنده به شیرآلات تخصصی و مقاوم نیاز دارند. در ادامه برخی از مهم‌ ترین انواع شیرآلات نفت و گاز را برای شما با اطلاعات کامل و شرح دادیم؛

نوع شیرآلات کاربرد اصلی ویژگی‌های فنی جنس رایج فشار کاری (bar) دمای کاری (°C)
شیر توپی (Ball Valve) قطع و وصل سریع جریان عملکرد ساده، آب‌بندی قوی استنلس استیل، فولاد کربنی تا 690 -46 تا 400
شیر فلکه کشویی (Gate Valve) باز و بست کامل جریان افت فشار کم، مناسب خطوط انتقال فولاد کربنی، آلیاژی تا 420 -29 تا 650
شیر پروانه‌ ای (Butterfly Valve) کنترل و قطع جریان وزن سبک، نصب آسان استیل، چدن داکتیل تا 100 -40 تا 230
شیر فلکه یکطرفه (Check Valve) جلوگیری از بازگشت جریان خودکار، بدون نیاز به اپراتور فولاد ضدزنگ، چدن تا 420 -29 تا 450
شیر فلکه سوزنی (Needle Valve) تنظیم دقیق جریان مناسب کنترل‌های حساس استنلس استیل تا 690 -54 تا 315
شیر فشار شکن (Pressure Relief Valve) ایمنی سیستم در برابر فشار اضافی باز شدن خودکار در فشار بالا فولاد ضدزنگ تا 400 -46 تا 427

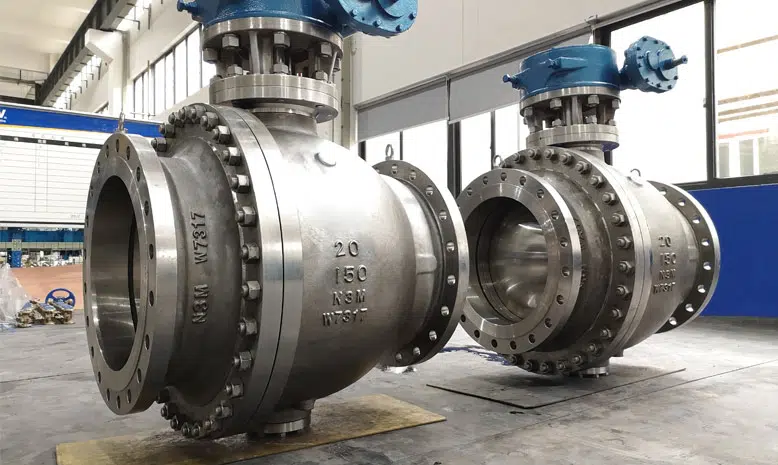

شیر توپی مورد استفاده در صنعت نفت و گاز

شیر توپی (Ball Valve) یکی از اصلی‌ ترین تجهیزات کنترلی در صنعت نفت و گاز است که برای قطع و وصل سریع جریان سیالات به کار میرود. این شیر با طراحی ساده و چرخش ۹۰ درجه‌ ای امکان آب‌ بندی کامل را حتی در فشار های بالا (تا 690 بار) و دماهای شدید (از -46 تا 400 درجه سانتی‌ گراد) فراهم می کند. بدنه‌ ی مقاوم به خوردگی و قابلیت عملکرد سریع باعث شده این نوع ولو در خطوط انتقال نفت خام، ایستگاه‌ های تقویت فشار گاز، پالایشگاه‌ ها و پروژه‌ های دریایی و خشکی به طور گسترده استفاده شود.

شیر توپی مورد استفاده در صنعت نفت و گاز

در انتخاب شیر توپی مناسب باید به فشار کاری، دمای فرآیند، نوع سیال و جنس بدنه (مانند استنلس استیل یا آلیاژ های ویژه) توجه شود و محصولی مطابق با استاندارد هایی چون API 6D انتخاب گردد تا عملکردی ایمن و طولانی‌ مدت تضمین شود.

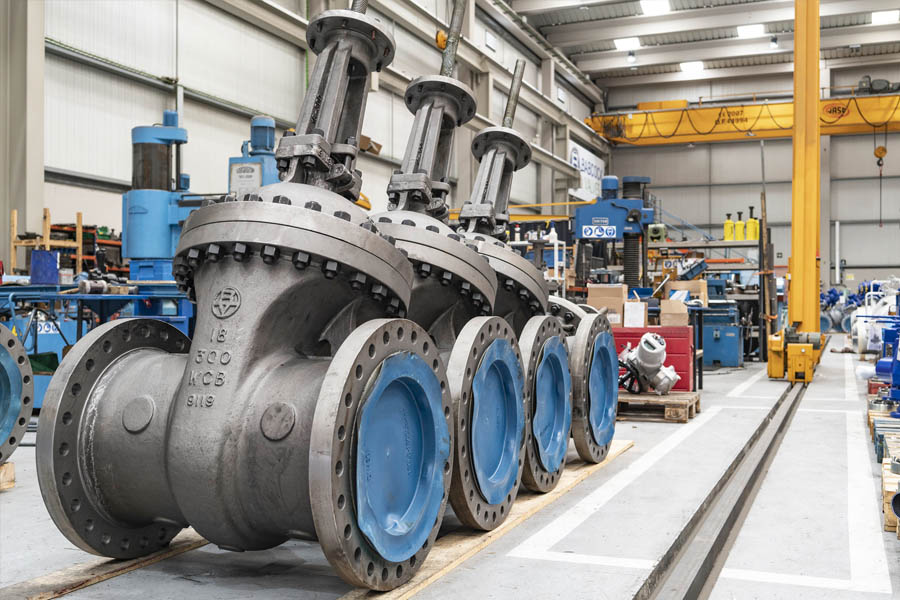

شیر فلکه کشویی نفت و گاز

شیر فلکه کشویی (Gate Valve) یکی از پرکاربرد ترین شیرآلات در صنایع نفت و گاز است که برای باز و بسته کردن کامل مسیر سیال استفاده می شود. عملکرد این شیر به‌ صورت حرکت عمودی دیسک یا گیت داخل مسیر جریان است و در حالت باز افت فشار بسیار کمی ایجاد می‌ کند. مقاومت بالا در برابر فشارهای سنگین، دماهای بالا و سیالات خورنده این شیر را برای استفاده در خطوط انتقال نفت خام، گاز طبیعی، واحدهای پالایشگاهی و پتروشیمی ایده‌ آل کرده است.

شیر فلکه کشویی به‌ گونه‌ ای طراحی شده که در حالت باز کاملا مسیر سیال را آزاد میکند و در حالت بسته، آب‌ بندی قوی ایجاد می‌ کند. در انتخاب این نوع شیر باید به عواملی مانند کلاس فشار، دمای کاری، نوع متریال (مانند فولاد کربنی، استنلس استیل یا آلیاژهای مقاوم به خوردگی) و رعایت استانداردهایی مانند API 600 یا API 6D توجه ویژه داشت تا شیر بتواند در شرایط سخت صنعتی عملکرد مطمئن و طولانی‌ مدتی داشته باشد.

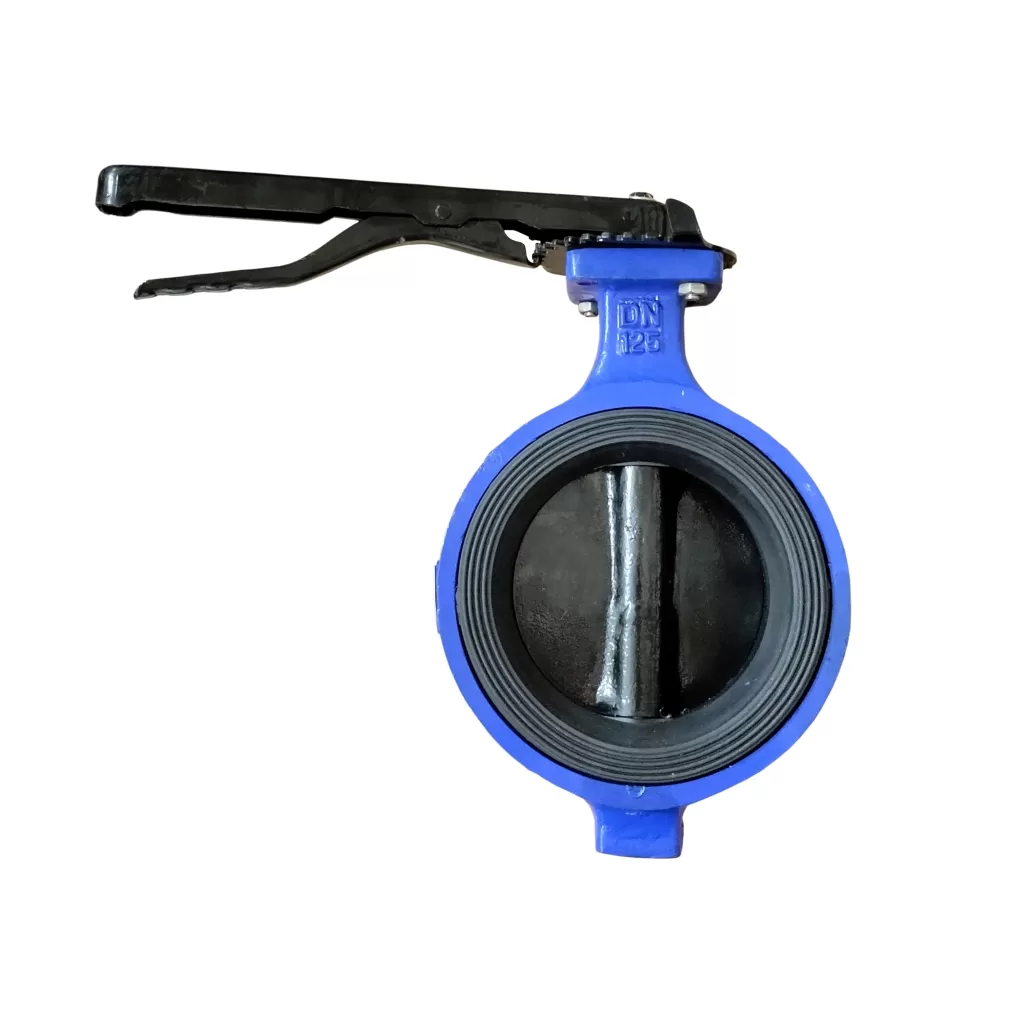

شیر پروانه ای

شیر پروانه‌ ای (Butterfly Valve) یکی از انواع شیرآلات صنعتی پرکاربرد در صنعت نفت و گاز است که به‌ دلیل طراحی ساده، وزن کم و سرعت عملکرد بالا برای کنترل یا قطع و وصل جریان سیالات مختلف به‌ کار می‌ رود. این شیر با چرخش ۹۰ درجه‌ ای دیسک مرکزی امکان باز و بسته شدن سریع مسیر جریان را فراهم میکند و به دلیل فضای نصب کم گزینه‌ ای ایده‌ آل برای خطوط انتقال نفت، گاز طبیعی، آب شور و مواد پتروشیمی محسوب می‌ شود.

شیر پروانه ای

شیر پروانه‌ ای در برابر فشار های متوسط و دما های متنوع مقاومت خوبی دارد و مدل‌ های با آب‌ بندی دوبل آن می‌ توانند در فرآیند های حساس‌ تر به کار روند. هنگام انتخاب شیر پروانه‌ ای مناسب برای نفت و گاز باید به مواردی چون کلاس فشار، نوع سیال، انتخاب متریال مقاوم (مثل فولاد ضدزنگ یا آلیاژهای مقاوم به خوردگی) و استانداردهای ساخت (مثل API 609) توجه کرد تا کارایی و ایمنی خطوط انتقال تضمین شود.

شیر فلکه یکطرفه

شیر یکطرفه (Check Valve) از مهم‌ ترین شیرآلات کنترلی در صنعت نفت و گاز است که وظیفه‌ ی اصلی آن جلوگیری از برگشت جریان سیال در خطوط لوله است. این نوع شیر به صورت خودکار عمل میکند و بدون نیاز به نیروی خارجی تنها در یک جهت اجازه عبور جریان را می‌ دهد. طراحی داخلی آن شامل دیسک یا پیستونی است که با فشار سیال باز شده و با کاهش یا معکوس شدن جریان بسته می‌ شود.

شیر یکطرفه برای محافظت از تجهیزات حساس مانند پمپ‌ ها و کمپرسور ها در برابر آسیب ناشی از برگشت جریان بسیار اهمیت دارد. این شیرها در مدل‌ های مختلفی مثل سوئینگ (Swing Check)، لیفت (Lift Check) و دیسک دوبل (Dual Plate) تولید می‌ شوند و انتخاب نوع مناسب بستگی به فشار کاری، نوع سیال و سرعت جریان دارد.

در انتخاب شیر فلکه یکطرفه برای پروژه‌ های نفت و گاز باید به متریال بدنه (مثل فولاد کربنی یا استنلس استیل)، میزان آب‌ بندی، کلاس فشار (مثل 150 تا 2500) و رعایت استاندارد هایی مانند API 6D یا API 594 توجه شود تا عملکرد مطمئن و عمر طولانی تجهیزات تضمین گردد.

شیر فلکه سوزنی

شیر فلکه سوزنی (Needle Valve) یکی از انواع دقیق شیرآلات کنترلی در صنعت نفت و گاز است که برای تنظیم دقیق جریان سیال در خطوط فشار بالا یا سیستم‌ های حساس استفاده می‌ شود. این شیر دارای دیسک مخروطی (سوزنی) است که با حرکت تدریجی، امکان کنترل جریان را با دقت بسیار بالا فراهم می‌ کند. طراحی این ولو به‌ گونه‌ ای است که میتواند نرخ جریان را به آرامی تغییر دهد و از ایجاد شوک فشار (Pressure Surge) جلوگیری کند.

شیر سوزنی به دلیل تحمل فشار های کاری بسیار بالا (گاهی تا 6000 psi) و مقاومت در برابر دماهای شدید در سیستم‌ های ابزار دقیق، خطوط تزریق مواد شیمیایی، پایلوت کنترل‌ ها و پروژه‌ های گاز طبیعی مایع (LNG) کاربرد فراوان دارد. در انتخاب شیر فلکه سوزنی باید به نوع اتصال (رزوه‌ ای یا فلنجی)، متریال بدنه (مانند استنلس استیل یا آلیاژ مونل) و رعایت استاندارد های ساخت (مثل API 599 یا MSS-SP-99) توجه شود تا کنترل دقیق جریان و دوام طولانی در شرایط سخت صنعتی تضمین شود.

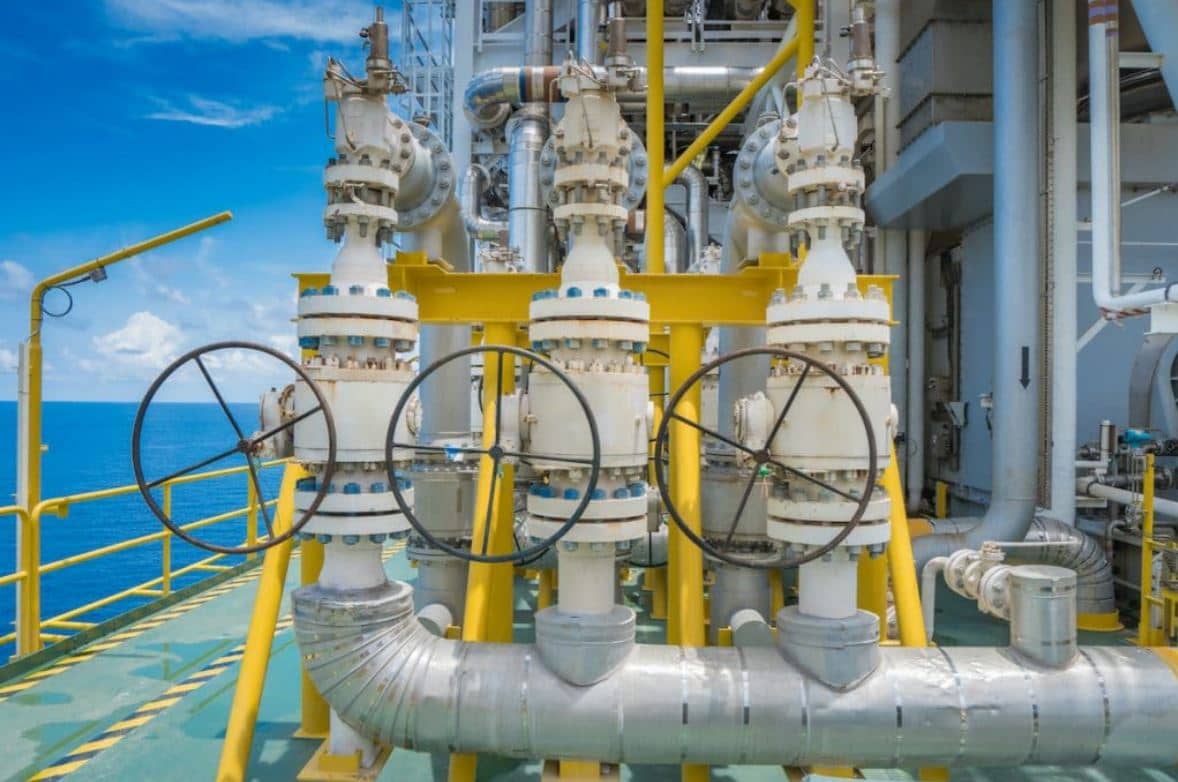

شیر فشار شکن برای صنایع نفت و گاز

شیر فشار شکن (Pressure Reducing Valve) یکی از تجهیزات حیاتی در صنعت نفت و گاز است که وظیفه کنترل و کاهش فشار ورودی به سطح قابل قبول و ایمن را بر عهده دارد. این شیر به طور خودکار عمل می‌ کند و با استفاده از مکانیزم دیافراگم یا پیستون، فشار خروجی را بدون نیاز به تنظیم مداوم ثابت نگه می‌ دارد.

در خطوط انتقال گاز طبیعی، پالایشگاه‌ ها، واحدهای فرآوری نفت و ایستگاه‌ های تقلیل فشار استفاده از فشارشکن برای جلوگیری از آسیب به تجهیزات پایین‌ دستی و تضمین ایمنی سیستم ضروری است. شیرهای فشارشکن توانایی کار در محدوده‌ های فشار بسیار بالا (گاهی تا 6000 psi) و دماهای متغیر را دارند و معمولا از موادی مانند استنلس استیل یا آلیاژهای مقاوم به خوردگی ساخته می‌ شوند.

شیر فشار شکن برای صنایع نفت و گاز

در انتخاب شیر فشارشکن مناسب باید به دامنه فشار ورودی و خروجی، دمای عملیاتی، نوع سیال و استانداردهای بین‌المللی مانند API 526 یا ASME B16.34 توجه شود تا عملکرد پایدار و طول عمر بالا در شرایط سخت صنعتی تضمین گردد.

اهمیت کیفیت انواع ولوها در پالایشگاه

ولوها از اصلی‌ ترین تجهیزات در پالایشگاه‌ ها هستند که نقش کنترل، قطع‌ و وصل، تغییر مسیر و تنظیم فشار و دبی سیالات را بر عهده دارند. کیفیت بالای این تجهیزات مستقیما بر ایمنی، بهره‌ وری، طول عمر تجهیزات، هزینه‌ های تعمیرات و نگهداری و حتی بر عملکرد کلی پالایشگاه تاثیر می‌ گذارد.

مهم‌ ترین دلایل اهمیت کیفیت ولو در پالایشگاه عبارتند از:

  • افزایش ایمنی عملیات
    سیالات مورد استفاده در پالایشگاه‌ ها اغلب شامل مواد اشتعال‌ زا، سمی یا تحت فشار بالا هستند. یک ولو بی‌ کیفیت ممکن است در برابر فشار، دما یا خوردگی دوام نیاورد و موجب نشت، انفجار یا آتش‌ سوزی شود.
  • اطمینان از عملکرد مستمر و بدون وقفه
    وقفه در فرآیند پالایش به دلیل خرابی ولوها می‌ تواند ضررهای مالی هنگفتی به پالایشگاه وارد کند. ولوهای باکیفیت، عملکرد یکنواخت و قابل اطمینان را در شرایط سخت فرآیندی تضمین می‌ کنند.
  • مقاومت در برابر خوردگی و سایش
    پالایشگاه‌ ها محیط‌ های بسیار خورنده‌ ای دارند. کیفیت بالای متریال ولوها باعث افزایش مقاومت در برابر خوردگی و سایش می‌ شود، که طول عمر آنها را به طرز چشمگیری افزایش میدهد.
  • کاهش هزینه‌ های تعمیرات و نگهداری
    ولوهای مرغوب نیاز کمتری به سرویس‌ های مکرر دارند و تعداد خرابی‌ های ناگهانی را کاهش می دهند در نتیجه هزینه‌ های تعمیر و نگهداری کمتر می‌ شود.
  • حفظ کیفیت محصول نهایی
    کنترل دقیق دما فشار و جریان سیالات در فرآیند پالایش تاثیر مستقیمی بر کیفیت محصولات نهایی مانند بنزین، گازوئیل و سایر مشتقات نفتی دارد. ولوهای باکیفیت امکان کنترل دقیق فرآیندها را فراهم می‌ کنند.
  • رعایت استانداردها و الزامات بین‌ المللی
    ولوهای استفاده‌ شده در پالایشگاه‌ ها باید دارای تاییدیه‌ ها و استانداردهای معتبر جهانی (مانند API، ASME، ISO) باشند. این امر تضمین‌ کننده کیفیت، ایمنی و تطابق عملکرد تجهیزات با نیاز های عملیاتی است.

مهمترین نکات در انتخاب بهترین شیرآلات صنعت نفت و گاز

ویژگی/عامل توضیحات فنی و علمی
نوع شیرآلات بسته به نوع کاربرد شیرآلات باید از نوع مناسب انتخاب شوند. شیرهای توپی (Ball Valve) برای قطع و وصل سریع و دقیق، دریچه‌ای (Gate Valve) برای جریان دائمی، گلویی (Globe Valve) برای تنظیم دقیق دبی، و یکطرفه (Check Valve) برای جلوگیری از بازگشت جریان استفاده می‌ شوند.
مقاومت در برابر فشار شیرآلات باید بتوانند فشارهای بالا در خطوط انتقال نفت و گاز را تحمل کنند. مقاومت در برابر فشار بالا با استفاده از آلیاژهای مقاوم به فشار و طراحی‌ های خاص بهبود می‌ یابد. به عنوان مثال استاندارد API 600 برای شیرهای فشاری در صنعت نفت و گاز مرسوم است.
مقاومت در برابر دما انتخاب شیرآلات با تحمل دماهای بسیار بالا و پایین ضروری است. در پالایشگاه‌ ها و صنایع نفت و گاز شیرآلات باید برای دماهای بین -50°C تا +450°C طراحی شوند. انتخاب مواد از جمله فولاد ضد زنگ و آلیاژهای مقاوم به حرارت (مثل Inconel یا Hastelloy) ضروری است.
مقاومت در برابر خوردگی با توجه به محیط‌ های خورنده در صنعت نفت و گاز استفاده از شیرآلات با مواد مقاوم در برابر خوردگی مانند استیل ضدزنگ (Stainless Steel) و آلیاژهای خاص ضروری است. مواد باید توانایی مقابله با مواد شیمیایی و گازهای خورنده مانند سولفید هیدروژن (H2S) و دی‌ اکسید کربن (CO2) را داشته باشند.
عملکرد در شرایط خطرناک شیرآلات باید توانایی عملکرد در شرایط خطرناک از جمله محیط‌ های پر از گازهای قابل اشتعال، آتش‌ سوزی و انفجار را داشته باشند. استاندارد های ATEX و IECEx برای تاسیسات در مناطق خطرناک حیاتی هستند.
طراحی و نصب شیرآلات باید به راحتی نصب و سرویس شوند. طراحی باید شامل گسکت‌ ها، درزگیر ها، و قطعات جانبی مناسب برای جلوگیری از نشت باشد. همچنین نصب باید بر اساس استانداردهای ASME B16.34 و API 6D انجام شود.
عمر مفید و نگهداری شیرآلات باید عمر مفید طولانی‌ تری داشته باشند و نیاز به نگهداری کمی داشته باشند. آلیاژهای مقاوم به سایش و طراحی‌ های بهینه عمر مفید شیرآلات را افزایش می‌ دهند. همچنین برای سهولت در نگهداری باید دارای سیستم‌ های تعمیر و تعویض قطعات باشند.
میزان جریان و دبی شیرآلات باید توانایی کنترل جریان و دبی را داشته باشند. برای تنظیم دقیق دبی شیرهای Globe Valve و Control Valve به کار میروند. همچنین Coefficient of Flow (Cv) شیر باید متناسب با نیاز سیستم انتخاب شود.
گواهی‌ ها و استاندارد ها شیرآلات باید گواهی‌ های لازم از جمله API, ASME, ISO و استاندارد های مربوط به صنعت نفت و گاز را داشته باشند. گواهی‌ های ISO 9001 برای کیفیت و ISO 14001 برای مدیریت زیست‌ محیطی از اهمیت ویژه‌ ای برخوردار هستند.
هزینه و ارزش اقتصادی انتخاب شیرآلات باید متناسب با بودجه پروژه باشد اما در عین حال از نظر عملکرد، ایمنی و طول عمر مقرون به صرفه باشند. هزینه تعمیرات و نگهداری نیز باید در نظر گرفته شود.

بهترین تولید کننده شیرآلات نفت و گاز

در صنعت نفت و گاز انتخاب تولید کننده‌ ی معتبر و متخصص برای شیرآلات صنعتی اهمیت بسیار بالایی دارد. کیفیت ساخت، رعایت استاندارد های بین‌ المللی، استفاده از مواد اولیه‌ ی مرغوب و قابلیت عملکرد تحت شرایط سخت از ویژگی‌ های تولید کنندگان برتر این حوزه است. شیرآلاتی که در این صنایع به کار میروند باید در برابر فشار بالا، دما های شدید، خوردگی و محیط‌ های خطرناک مقاومت بالایی داشته باشند.

وگ ایران بی‌ همتا با بیش از سه دهه تجربه‌ ی ارزشمند در زمینه تولید انواع شیرآلات صنعتی، به عنوان یکی از بهترین شرکت‌ های تولید کننده شیرآلات نفت و گاز در ایران شناخته میشود. محصولات این شرکت با استفاده از مواد اولیه‌ ی مرغوب، طراحی مهندسی شده و رعایت دقیق استاندارد های بین‌ المللی تولید می‌ شوند و در پروژه‌ های حساس ملی مورد استفاده قرار گرفته‌ اند.

برای خرید انواع شیرآلات صنعتی و دریافت مشاوره تخصصی می‌ توانید با کارشناسان ما تماس بگیرید.

مزایای خرید شیرآلات صنعتی نفت و گاز از وگ ایران

انتخاب تامین‌ کننده‌ ی معتبر در صنعت نفت و گاز نقش مهمی در موفقیت پروژه‌ ها و حفظ ایمنی و بهره‌ وری تجهیزات دارد. در این میان خرید شیرآلات صنعتی از وگ ایران بی‌ همتا مزایای متعددی برای کارفرمایان و پیمانکاران به همراه دارد که در ادامه به مهم‌ ترین آن‌ ها اشاره می‌ کنیم:

  • کیفیت ساخت بالا
  • دارای تمامی استاندارد های بین المللی
  • تنوع بالای محصولات
  • خدمات پس از فروش قوی
  • قیمت مناسب و رقابتی
